V tomto příspěvku rozvedeme problematiku konstrukčních řešení přenosu síly horních zavíračů. Většina uživatelů netuší, že k převodu posuvného pohybu na otočný mohou dveřní zavírače využívat dva druhy mechanizmů - pastorkový nebo vačkový.
Proto jsme se rozhodli popsat principy jejich fungování, výhody a nevýhody. Věříme, že díky těmto informacím se naši zákazníci správně rozhodnou, jaký typ mechanizmu dveřního zavírače zvolit.

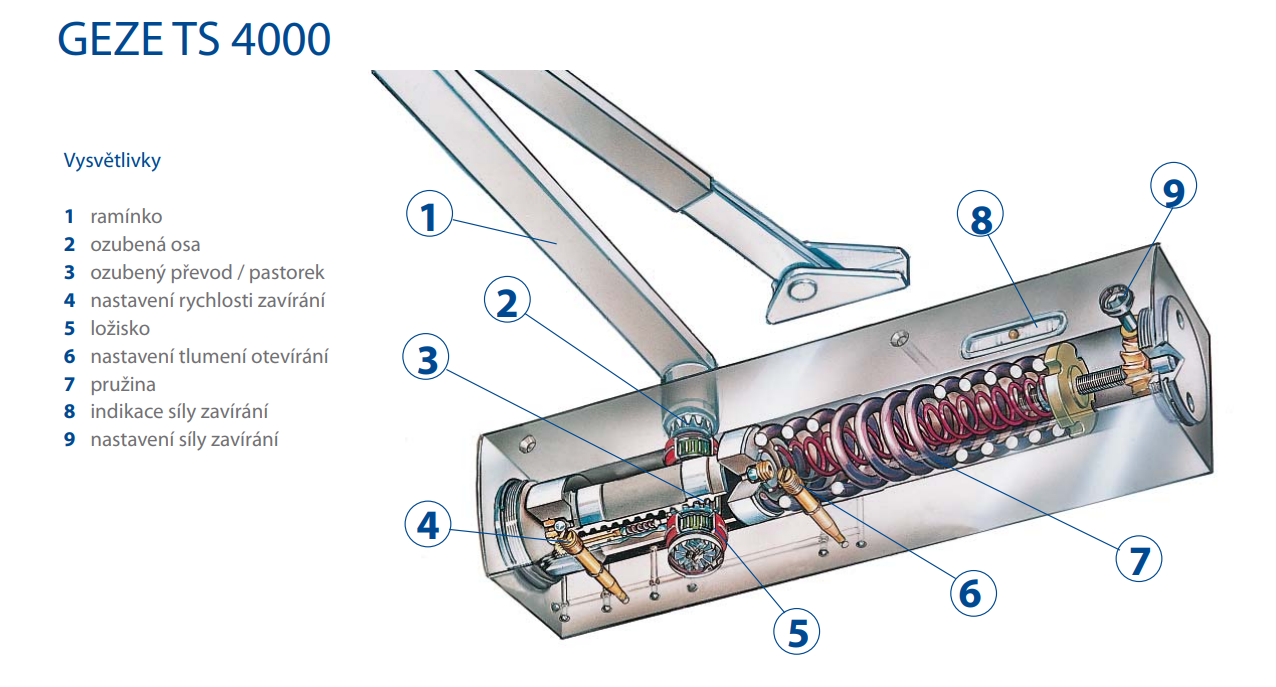

PASTORKOVÝ PŘEVOD
Pastorkový převod je typ převodu, u kterého se využívá soustavy pastorků (speciálních ozubených koleček). Zajišťují plynulý pohyb dveřního zavírače a kontrolu nad rychlostí zavírání. Tento typ převodu je známý svou jednoduchostí a efektivitou.
Výhody pastorkového převodu:
- Jednoduchost a spolehlivost: Pastorkový převod je relativně jednoduchý mechanismus, který nevyžaduje složité komponenty, což znamená menší počet pohyblivých částí a větší odolnost proti poruchám.
- Nižší cena: Systémy s pastorkovým převodem jsou obvykle levnější než váčkové systémy, což je činí ekonomicky výhodnějšími pro běžné použití.
- Nižší nároky na údržbu: Díky jednoduché konstrukci jsou pastorkový převod a jeho komponenty méně náchylné na opotřebení a snadno se udržují.
- Kompatibilita s různými typy dveří: Tento typ zavírače je často používán u lehčích a středně těžkých dveří, kde není potřeba vysoký krouticí moment.
Nevýhody pastorkového převodu:
- Nižší přesnost zavírání: Pastorkový převod může mít nižší úroveň kontroly nad přesným zavřením dveří, což může vést k nerovnoměrnému zavírání nebo neideálnímu přítlaku.
- Menší životnost u těžkých dveří: Při použití na těžkých dveřích nebo v intenzivních provozech může být pastorkový systém náchylnější k opotřebení nebo poruchám v důsledku nedostatečné síly.
- Nízká efektivita u extrémních podmínek: V extrémních klimatických podmínkách (např. v chladném nebo vlhkém prostředí) může být pastorkový převod náchylnější k zamrzání nebo korozím, což ovlivní jeho výkon.

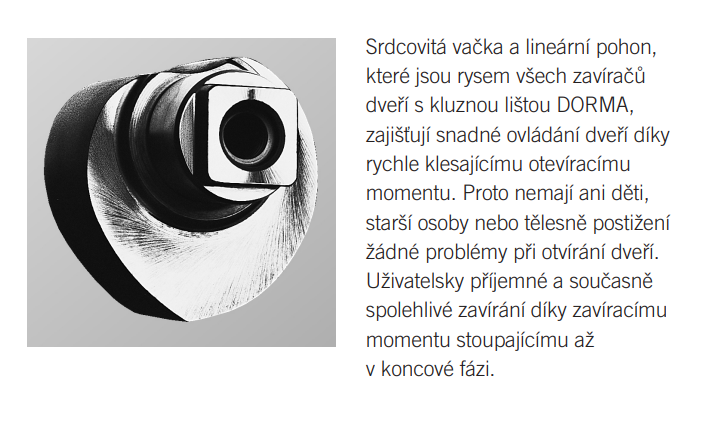

VAČKOVÝ PŘEVOD

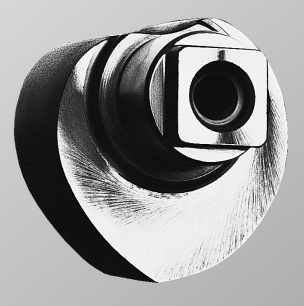

Vačkový převod je složitější mechanismus, který využívá vačky (ozubené kolečko s připevněnou vačkou). Ty pomáhají při řízení pohybu dveřního zavírače. Tento systém je známý větší přesností a schopností efektivně kontrolovat sílu a rychlost zavírání.

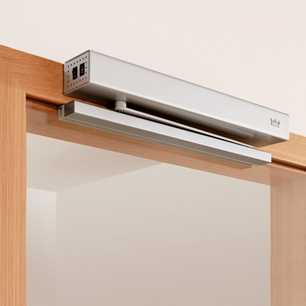

Vačkový převod využívají dveřní zavírače dormakaba s kluznou lištou.
Výhody vačkového převodu:
- Vysoká přesnost a kontrola: Vačkový převod je velmi přesný a umožňuje detailní nastavení jak rychlosti, tak i síly zavírání dveří. Tato funkce je výhodná zejména u těžších dveří nebo u dveří, které se musí zavírat s vysokou přesností.
- Vyšší nosnost: Vačkový systém je robustnější a lépe zvládá těžší dveře. Je ideální pro použití u dveří větší hmotnosti a u dveří, které jsou vystaveny častému používání.
- Dlouhá životnost: Díky kvalitní konstrukci a vyšší mechanické odolnosti je váčkový systém obvykle trvanlivější a odolnější proti opotřebení.
- Lepší výkon v extrémních podmínkách: Vačkové převody jsou často odolnější vůči změnám teploty a vlhkosti, což je činí vhodnějšími pro použití v náročnějších prostředích.
Nevýhody váčkového převodu:
- Vyšší cena: Vačkový systém je obvykle dražší než pastorkový. Tato cena se může lišit v závislosti na kvalitě a značce, ale i tak je obecně vyšší.
- Složitější konstrukce a údržba: Systém vačkového převodu má více pohyblivých částí a je složitější na údržbu. Když dojde k poruše, oprava bývá nákladnější a náročnější.
- Větší nároky na prostor: Vačkový systém bývá objemnější a může vyžadovat více prostoru pro instalaci, což může být problém v malých nebo omezených prostorách.
Kdy použít který typ převodu?
- Pastorkový převod je ideální pro běžné dveře s nižší hmotností, kde cena a jednoduchost údržby hrají klíčovou roli. Vhodný je do prostředí, kde nejsou extrémní teploty a vysoké nároky na odolnost.
- Vačkový převod je vhodnější pro těžší dveře, u kterých je potřeba vyšší přesnost, síla a životnost. Tento systém je často volen v komerčních nebo veřejných prostorách, kde je vyšší náročnost na trvanlivost a funkčnost.
ZÁVĚR
Oba systémy mají své místo v různých aplikacích. Pastorkový převod je skvělý pro běžné použití, kdy je prioritou nízká cena a snadná údržba. Naopak váčkový převod je ideální pro prostředí, kde je potřeba vyšší přesnost, síla a dlouhá životnost zavírače, zejména u těžkých dveří nebo v náročných podmínkách.

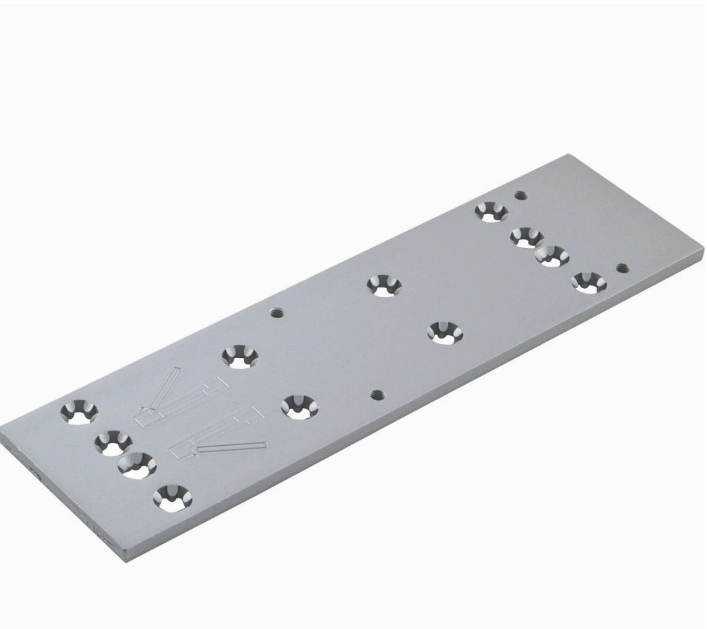

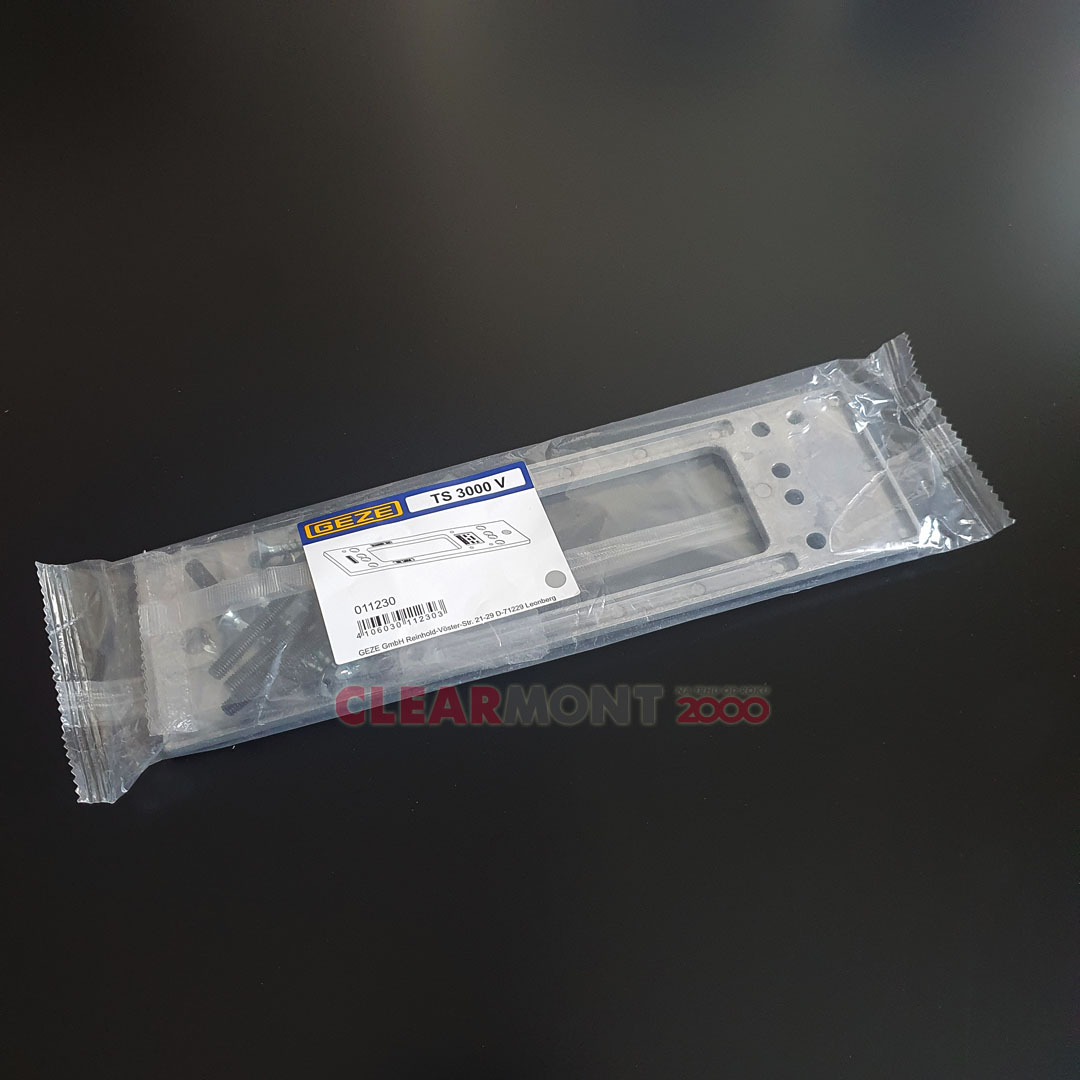

V nabídce našeho e-shopu můžete během procesu objednání dveřních zavíračů narazit na nabídku volitelného nebo doporučeného příslušenství k vybranému typu zavírače. Mezi takový sortiment patří také montážní desky pro horní dveřní zavírače.
Jde o příslušenství, které je k dispozici pro vybrané typy zavíračů a není ve většině případů součástí balení samotného tělesa zavírače. V tomto krátkém příspěvku se pokusíme shrnout hlavní důvody, proč montážní desku k dveřnímu zavírači objednat. Doufáme, že se tak budete mocI správně rozhodnout, zda montážní desku přidat či nepřidat do objednávky.
Problematiku použití montážní desky jsme již krátce zmínili v příspěvku s názvem Montážní sada pro dveřní zavírač. Nyní vše probereme hlouběji.
Montážní deska s kotvením horních dveřních zavíračů úzce souvisí a její použití je v některých případech nezbytné pro správnou funkci dveřního zavírače. V takových případech její absence může mít za následek:
- nedostatečně pevné ukotvení tělesa zavírače k dveřnímu křídlu nebo zárubni
- pohyb tělesa mimo pozici ukotvení během jeho používání
- postupné uvolnění tělesa zavírače s následkem odpadnutí či trvalého posunutí z pozice ukotvení
- vadné fungování zavírače - především funkce dovření dveří
- nevratné poškození dveřního zavírače, bez nároku na výměnu v rámci záruky
- poškození samotného dveřního křídla nebo zárubně
Výše uvedené v konečném důsledku vede k nefunkčním dveřím, a to především z bezpečnostního hlediska.
Tam, kde není bezpodmínečně nutno montážní desku použít, je pak její volba na odborném zvážení montážníka nebo uživatele a je třeba pečlivě posoudit každý jednotlivý případ.
Kdy tedy montážní desku rozhodně použít:
- vždy, když se jedná o dveře s vysokou frekvencí používání - vstupy do veřejných budov, obchodů, nemocnic atd.
- vždy, když mají dveře funkci protipožárního uzávěru
- vždy, když dveře splňují vyšší třídy bezpečnosti - třída RC3 a výše
- vždy, když dveřní křídlo překročí výšku 2.300 mm a šířku 1.000 mm
- vždy, když dveřní křídlo překročí obvyklou hmotnost - jde o subjektivní posouzení, ale křídlo s hmotností nad 120 kg rozhodně mezi takové případy patří
- vždy u interiérových sendvičových (dřevěných) lehkých dveří s vysokou frekvencí provozu, malou hloubkou křídla nebo nedostatečným místem pro ukotvení zavírače
- vždy u plastových dveří
- vždy, když je potřeba více kotevních bodů - možností pro montáž tělesa zavírače
Uvedli jsme hlavní případy, kdy je montáž dveřního zavírače s montážní deskou zárukou správného fungování dveřního zavírače. Mohli bychom zmínit další důvody, například nedostatečnou plochu pro montáž zavírače, především u obrácené montáže tělesa zavírače na zárubeň atd.

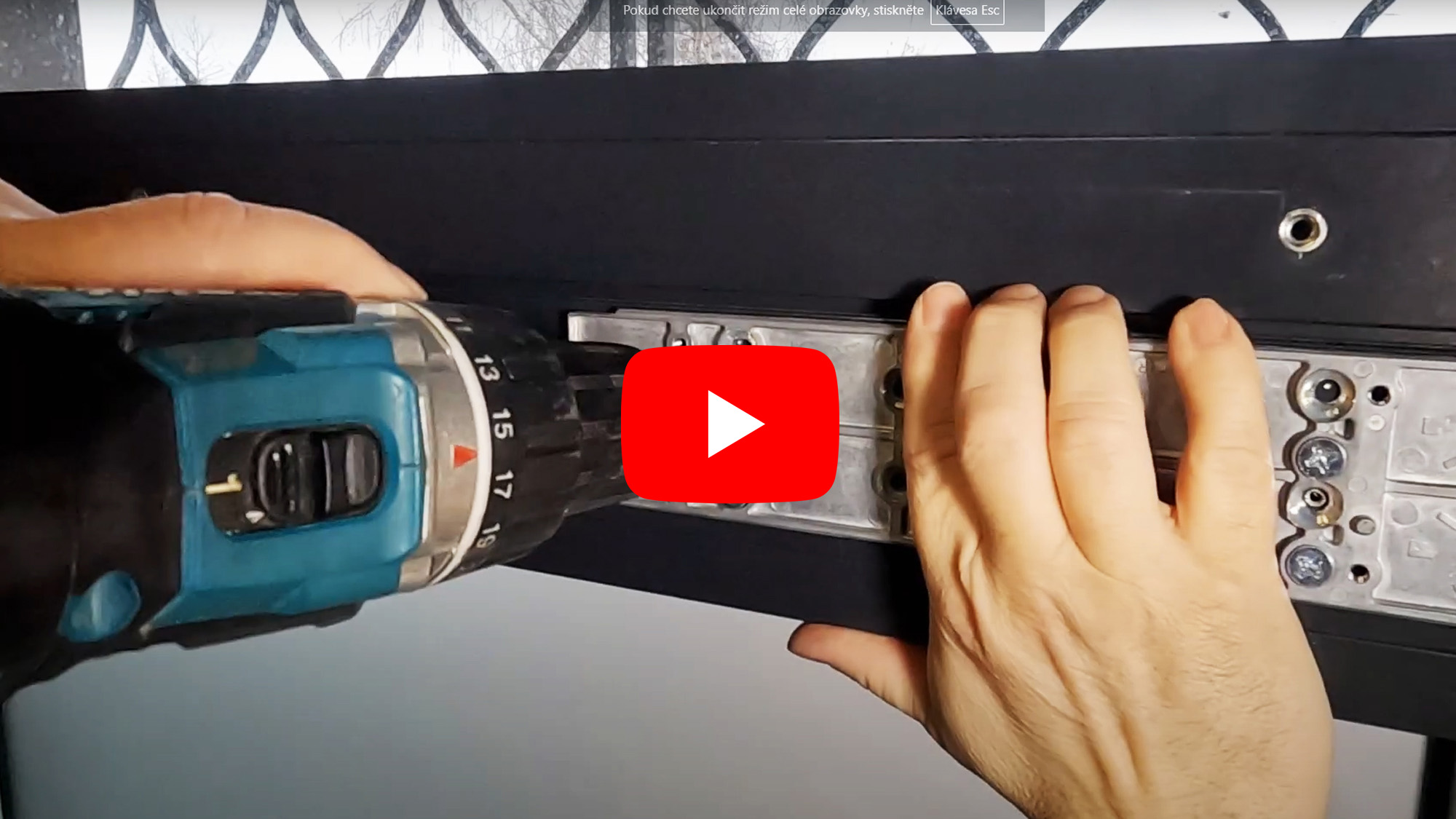

Na našem YouTube kanálu najdete také video s ukázkou montáže zavírače včetně montážní desky:
Pro každý případ, pokud si nebudete jisti svým rozhodnutím, obraťte se na naše odborné poradce. Rádi Vám pomohou s výběrem vhodného řešení pro Vaše dveře.
V případě dotazu, nejen na toto téma, kontaktujte naše odborné poradce na e-mailu:
Výběr vhodného montážního materiálu pro dveřní zavírač
Výběr vhodného montážního materiálu pro samotnou instalaci horního dveřního zavírače GEZE nebo dormakaba je stejně důležitý jako samotná volba typu zavírače. Nevhodně zvolený montážní materiál může mít stejné důsledky jako nesprávná montáž a je jednou z častých příčin špatného fungování dveřního zavírače.
Výrobce dveřních zavíračů obvykle do balení přidává základní sadu kotevního materiálu. Neplatí to však pro každý typ dveřního zavírače. Tato univerzální sada často zahrnuje samořezné šrouby v jedné nebo dvou délkách a je primárně určena pro dřevěné nebo plastové dveře s ocelovou výztuhou v profilu. Nemusí se však vždy jednat o vhodné řešení pro všechny montážní podmínky.
Abyste měli jistotu, že pro instalaci dveřního zavírače použijete správný montážní materiál, postupujte v následujících krocích:
- zkontrolujte tloušťku/hloubku dveřního křídla a zárubně, do které budete zavírač montovat
- ověřte, jestli je pro montáž tělesa či ramínka na zárubni dveří dostatek místa; platí především pro montáž tělesa na zárubeň
- kotevní body pro šrouby by neměly být příliš blízko k hraně zárubně či křídla dveří; platí především pro dřevěné nebo plastové dveře
- vyhodnoťte velikost a hmotnost dveřního křídla – pro velké a těžké dveře, kde se předpokládá použití zavírače s větší zavírací silou, doporučujeme použít montážní desku pro zavírač, případně i kluznou lištu, pokud ji výrobce nabízí
- vyhodnoťte umístění dveří a frekvenci jejich používání; například vchodové dveře do bytového domu jsou obvykle pod extrémním zatížením oproti dveřím v interiéru budov s nízkým provozem; opět doporučujeme použít montážní desku v kombinaci s námi doporučeným montážním materiálem.

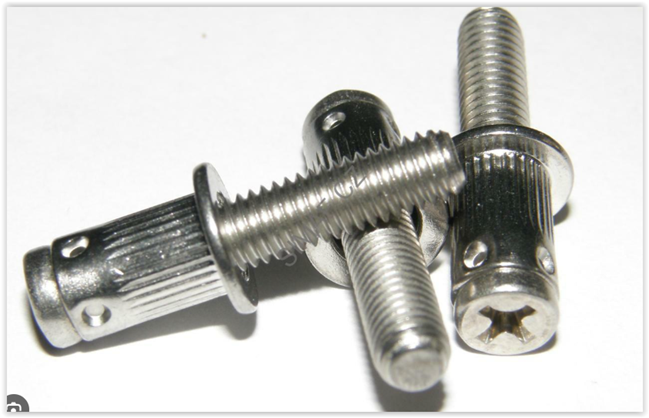

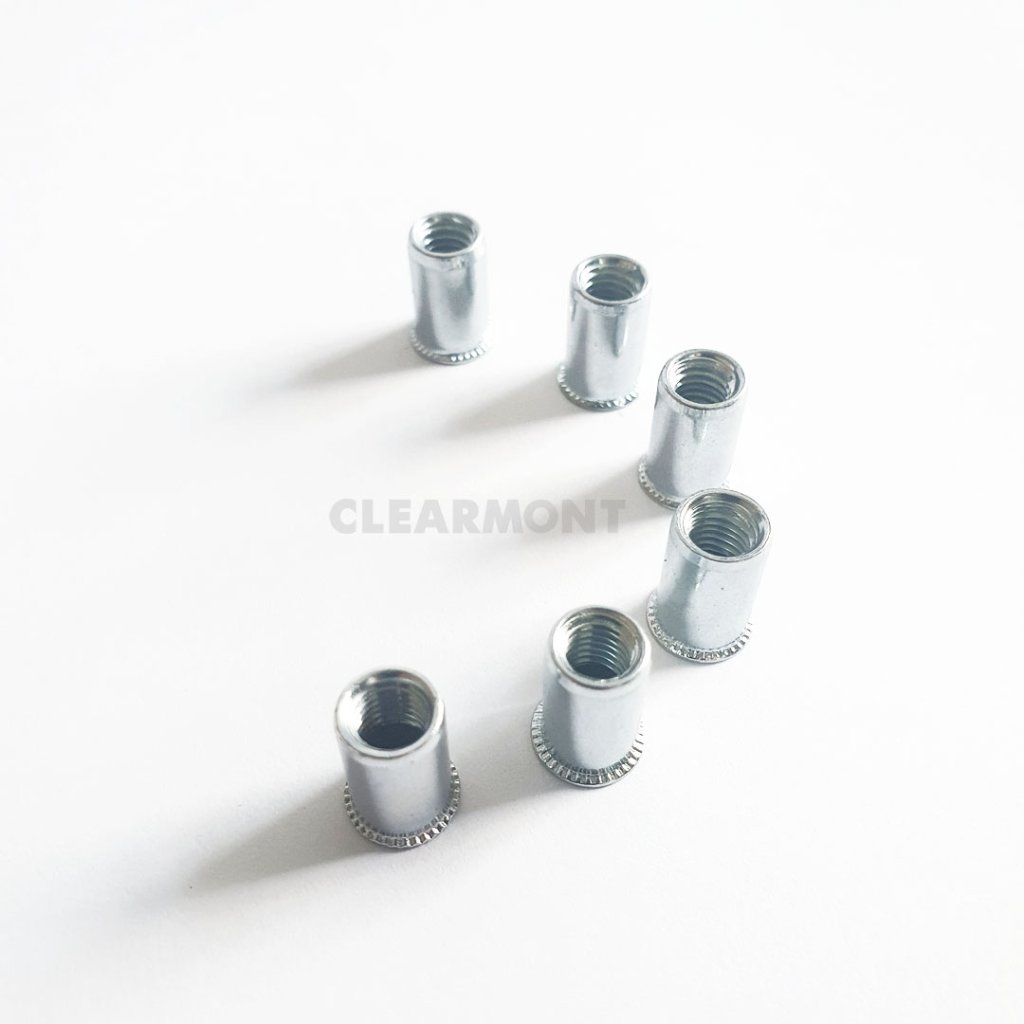

- pro profilové dveře vyrobené z ocelových nebo hliníkových profilů doporučujeme výhradně montáž za použití nýtovacích matic a metrických šroubů, které jsou součástí balení dveřního zavírače
Správný výběr montážního materiálu pro instalaci horního dveřního zavírače přispěje k jeho bezproblémovému fungování a Vaší spokojenosti.
V případě dotazů, nejen na toto téma, prosím kontaktujte naše odborné poradce:
Montáž dveřního zavírače dormakaba TS 93 B s kluznou lištou
Video je součástí našeho nového YouTube kanálu Clearmont KOVÁNÍ.

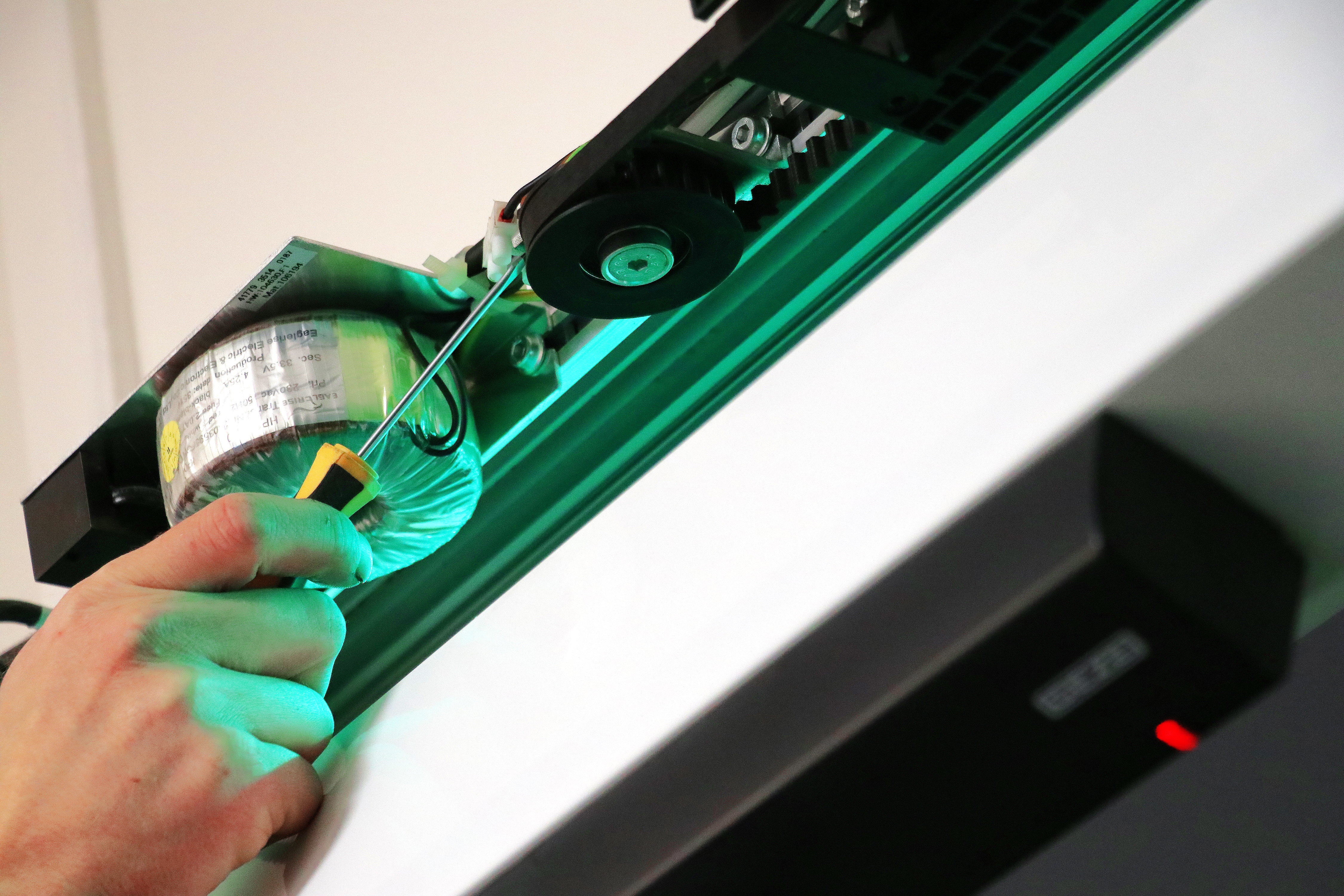

Poskytujeme odborný servis a pravidelnou údržbu automatických dveří, dveřní techniky, okenního kování, OTK zařízení a antipanikového kování. Naší specializací jsou dveře a okna z hliníkových a ocelových profilových systémů. Působíme v Česku a na Slovensku.
